Princípio de Funcionamento da Calha Parshall

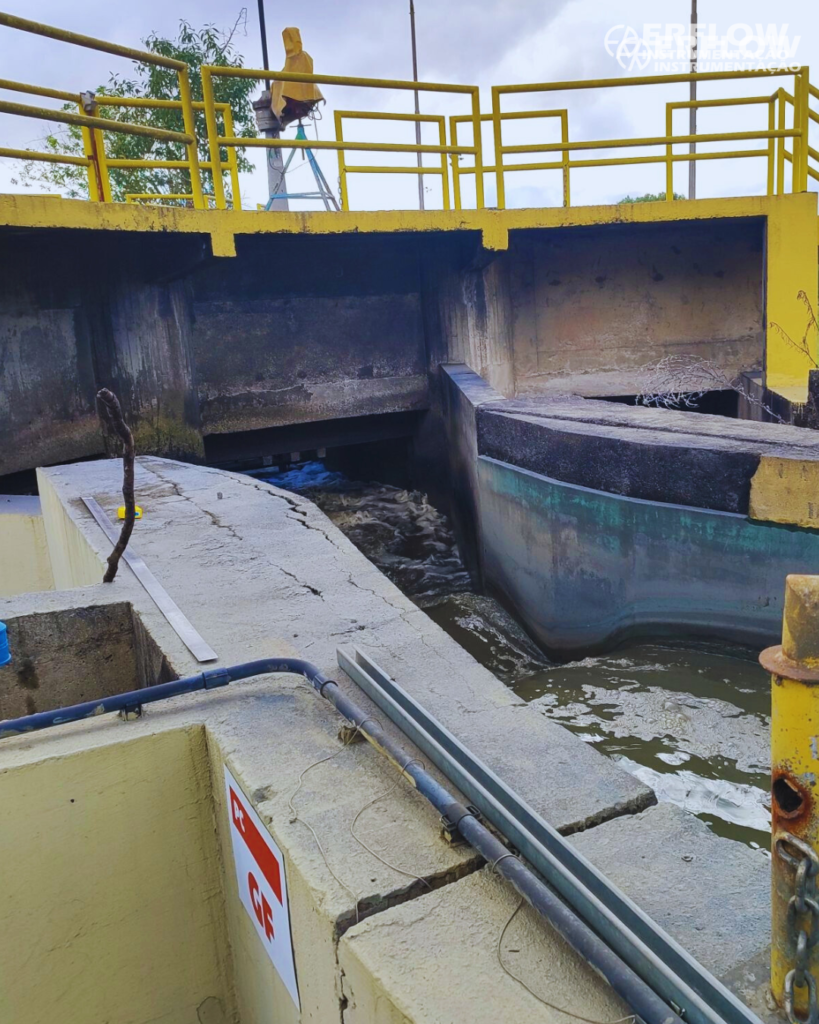

A Calha Parshall é um dispositivo tradicionalmente utilizado para medição de vazão em canais abertos com fluxo por gravidade. Seu funcionamento é baseado em três seções dispostas de forma convergente, estrangulada (garganta) e divergente. A seção convergente tem o fundo nivelado, enquanto a seção estrangulada apresenta um declive e a seção divergente um aclive.

O dimensionamento da Calha Parshall segue as normas ASTM D 1941 ou a norma brasileira NBR ISO. Ao solicitar um orçamento, é importante informar qual norma se aplica ao seu caso.

Finalidade da Calha Parshall

A Calha Parshall é amplamente utilizada em estações de tratamento de água, desempenhando duas funções essenciais:

  1. Medição contínua de vazão de entrada e saída de água no sistema.

  2. Misturador rápido, facilitando a dispersão de coagulantes durante o processo de coagulação da água.

Esse equipamento também pode ser usado para medir líquidos com sólidos suspensos, como despejos industriais e domésticos, com excelente precisão. Seu princípio de funcionamento é semelhante ao do tubo de Venturi, onde o fluido é suavizado na seção convergente, o que elimina a necessidade de bacias de tranquilização.

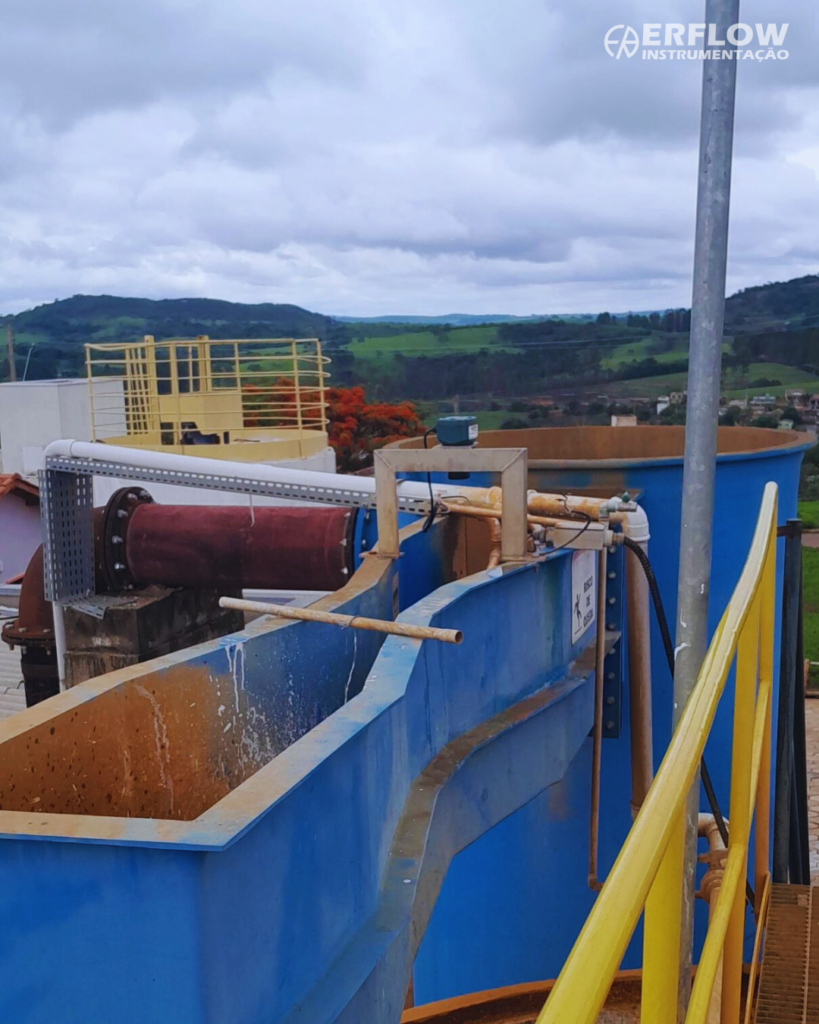

Aspectos Gerais da Calha Parshall

A Calha Parshall é fabricada em PRFV (Poliéster Reforçado com Fibra de Vidro), utilizando o processo de moldagem Handlay-up (moldagem por contato), em moldes de fibra de vidro, garantindo a conformidade com as normas ASTM e NBR. A parte interna em contato com o fluído apresenta um acabamento liso e livre de irregularidades, com a aplicação de gel coat isoftálico na cor azul, resistente aos raios ultravioleta.

Estrutura da Calha Parshall:

  • Estrutura reforçada com fibra de vidro impregnada com resina ortoftálica.

  • Parte externa razoavelmente lisa, com nervuras para reforço estrutural.

  • Escala graduada em m³/h, fixada no corpo da calha com vinil revestido com manta de vidro e resina cristal transparente.

  • Tirante em alumínio fixo na parte superior para manter a rigidez da calha durante a instalação no campo, podendo ser retirado após a concretagem.


Acessórios Exclusivos

A Calha Parshall pode ser personalizada com diversos acessórios, como:

  • Conexões (Luva roscada de PVC 1 1/2”) para ligação de vaso comunicante.

  • Escala avulsa para medições específicas.

  • Poço de tranquilização para maior precisão.

  • Caixa de entrada e saída (ver modelo MVCP completo).

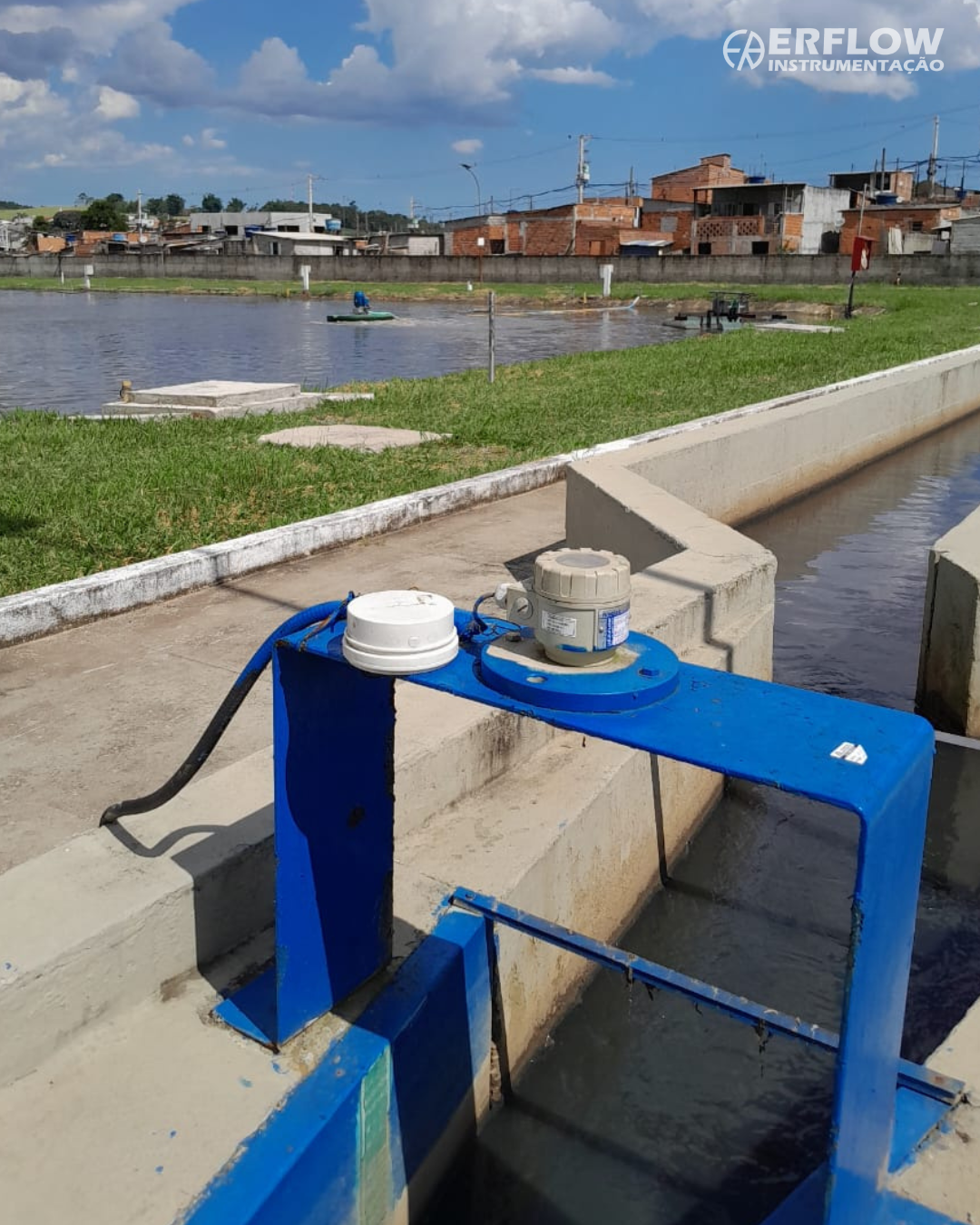

  • Medidor ultrassônico de vazão para medições mais avançadas.

  • Tampa acrílica para proteção adicional.

A identificação da Calha Parshall é feita pela largura de sua “garganta” (W).


Dimensionamento da Calha Parshall

A Calha Parshall está disponível em tamanhos padronizados, variando de 1” (25,4mm) até 50 pés (15 metros), cobrindo uma ampla gama de capacidades de medição, de poucos litros por segundo até milhares de m³/h.


A ERFLOW oferece serviços especializados para a instalação e calibração de Calhas Parshall, garantindo o máximo de precisão e confiabilidade nos seus processos de medição de vazão. Entre em contato conosco para mais informações sobre como podemos ajudar a atender às suas necessidades!
